为深入贯彻落实省委、省政府、市委、市政府关于安全生产一系列决策部署，激发广大职工的创新创造能力，今年以来，菏建集团深入开展“五小”成果创新活动，广泛收集职工编写的好建议、好做法、好成果。

近期，由菏建集团职工张志豪为第一完成人编写的“花篮式悬挑脚手架施工安全技术的应用”项目在全省住建系统“五小”成果竞赛中脱颖而出，荣获一等奖。

一、成果简介

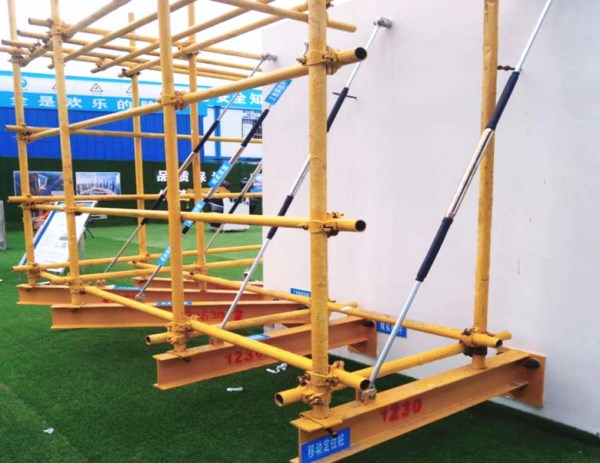

花篮式悬挑钢管脚手架底部的支撑梁一端通过连接螺栓固定在主体结构上，另一端采用的是具有调节功能的斜拉杆与主体结构的预埋螺栓环相连，受力形式类似“简支梁”，与传统悬挑型钢梁支撑形式相比，改变了支撑梁的受力形式，大大减少了型钢梁的长度，节省了型钢梁的用量，提高了施工安全。

二、成果优点

该技术采用新型悬挑型钢梁代替伸入主体结构的悬挑型钢梁，与传统的悬挑型钢梁对比具有以下优点：

（一）钢梁支座无需埋入剪力墙处，拉杆锚点也无需在模板上开洞预埋拉环，不存在后期补洞过程，消除因补洞引起外墙渗漏水隐患，确保工程质量；

（二）钢梁支座一端穿过穿墙螺栓与墙（梁）结构进行连接，悬挑支座无需锚入1.25倍的悬挑长度，可至少节约一半的钢梁用量；

（三）钢梁支座和上节拉杆通过预埋穿墙螺栓与墙（梁）结构连接，拆除时无需切割，不会对螺栓造成损耗；同时，拆除后的可调拉杆可周转利用，拉杆、螺栓等构件重复利用率高，节约成本；

（四）楼面由于悬挑层楼面上无钢梁支座锚入，可穿插进行砌筑、地面抹灰等工序，后续工作施工方便，节省工期；

（五）由于拉杆、套筒组件、钢梁支座等构件可在出场前定型化生产，构件尺寸精度高，质量可靠，可减少劳动力投入，缩短施工工期；

（六）悬挑梁斜拉杆上端与建筑物主体结构的固定是采用可拆式预埋高强螺栓，脚手架拆除后、可简便的拆除穿螺栓，外墙各种施工工序可高效进行；

（七）与传统做法的悬挑架的斜拉绳预埋环对比（传统的斜拉绳预埋环既不可回收，拆除时还需现场切割），既省工又可节约材料；

（八）该新型悬挑梁的斜拉杆采用的是具有调节功能的闭式花篮式斜拉杆，可随时调节拉杆长度以确保架体的高度和稳定性，且周转次数远远大于传统的钢丝绳；

（九）从受力角度来说，相比于传统悬挑脚手架，花篮拉杆式脚手架受力更合理、更明确，悬挑能力更强、更安全。

三、成果成效

随着高层建筑施工安全管控要求的进一步提高和建筑安全施工管理的效率提升，花篮式悬挑脚手架的使用达到了安全性、节能性、美观性的目的。花篮式悬挑脚手架降低了施工管理成本，提高了施工过程的安全性，大大降低了发生安全事故的概率，进一步提高了施工安全技术水平。
